DOMOS6 ARP-GUARD Schnellstart
Allgemeine Informationen
Über dieses Handbuch
Dieses Handbuch ist für professionelle Systemintegratoren und PC-Techniker geschrieben. Es enthält Informationen für die ARP-GUARD Hardware Appliance Familie. Installation und Wartung sollten nur von erfahrenen Technikern durchgeführt werden.
Die folgenden Informationen beziehen sich auf die Sicherheit des Installations- und Wartungspersonals. Lesen Sie alle Anweisungen, bevor Sie versuchen, das Gerät auszupacken, zu installieren oder zu bedienen, insbesondere bevor Sie den Netzadapter anschließen. Bitte beachten Sie bei der Installation dieses Geräts die Sicherheitshinweise when installing this equipment.
Hardware Spezifikationen

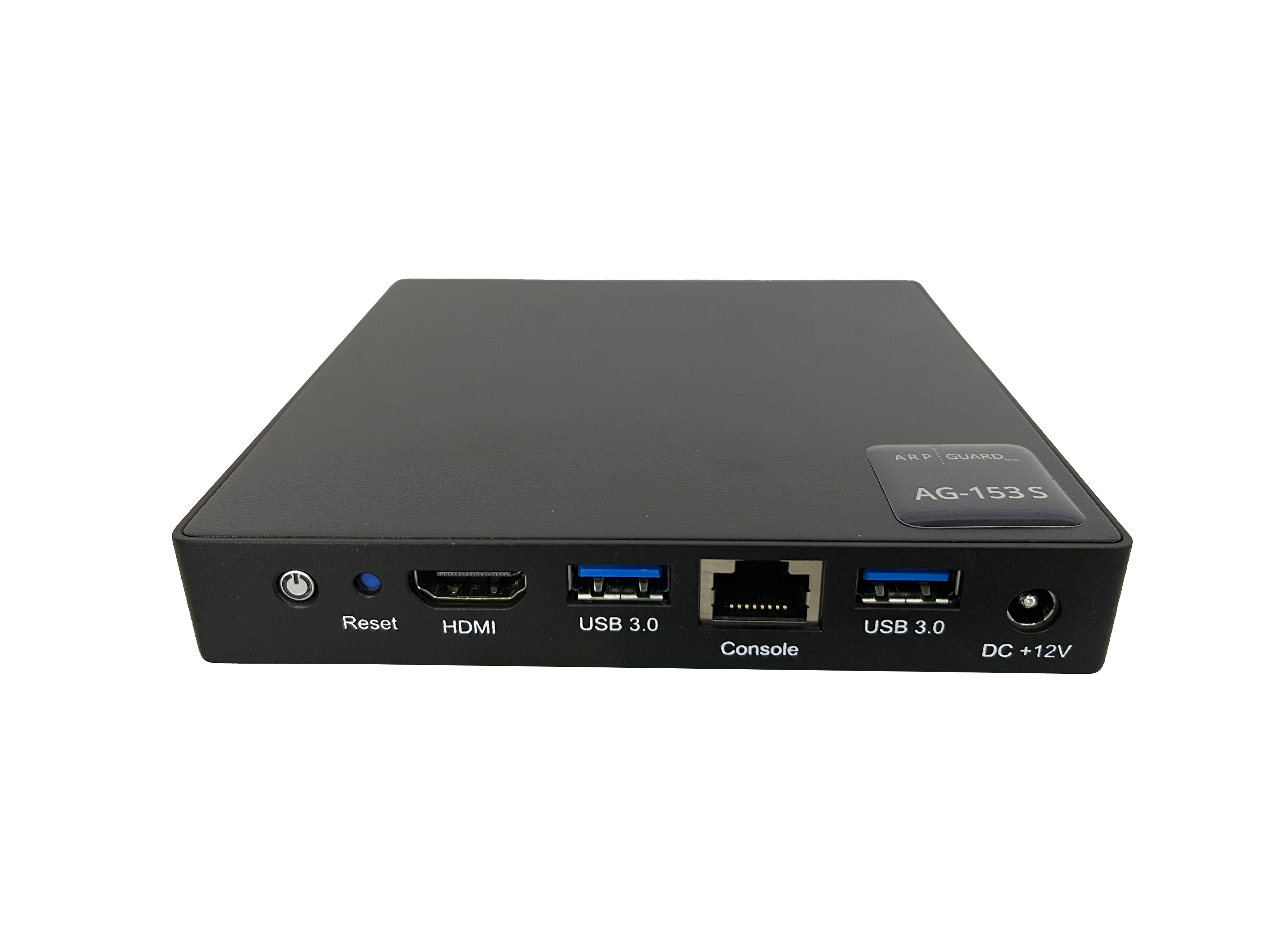

AG-153S
| Hardware | Beschreibung |
|---|---|
| Arbeitsspeicher | 4 GB DDR3L |
| HDD | 32 GB mSATA half-size |
| Form Faktor | Desktop |
| Maße (B x T x H) | 124.26mm x 19.4mm x 19.4mm |
| Gewicht | 0.5 kg |
| Betriebsspannung | DC 12V, 3.3A 40W Netzadapter |
| Lagertemperatur | -20°C – +75°C |
| Betriebstemperatur | 0°C – 40°C |
| Raid | Kein Raid |

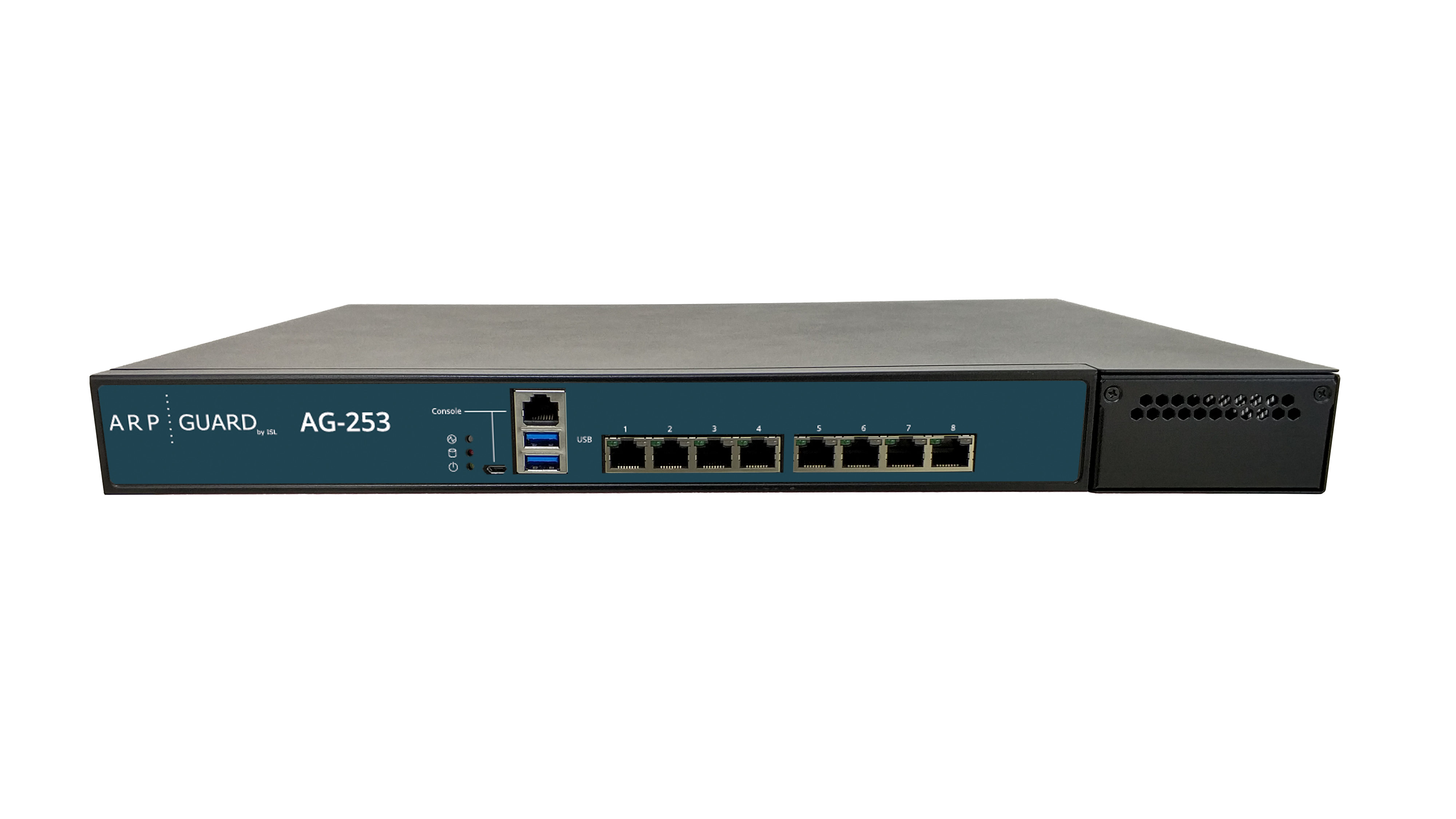

AG-253
| Hardware | Beschreibung |
|---|---|
| Arbeitsspeicher | 8 GB DDR4 |
| HDD | 1x 240 GB Intel SSD |
| Form Faktor | Rack Appliance 1U |
| Maße (B x T x H) | 440mm x 269.20mm x 44mm |
| Gewicht | 4.5 kg |
| Betriebsspannung | 1U 150W Netzadapter |
| Lagertemperatur | -20°C – +75°C |
| Betriebstemperatur | 0°C – 40°C |
| Raid | Kein Raid |

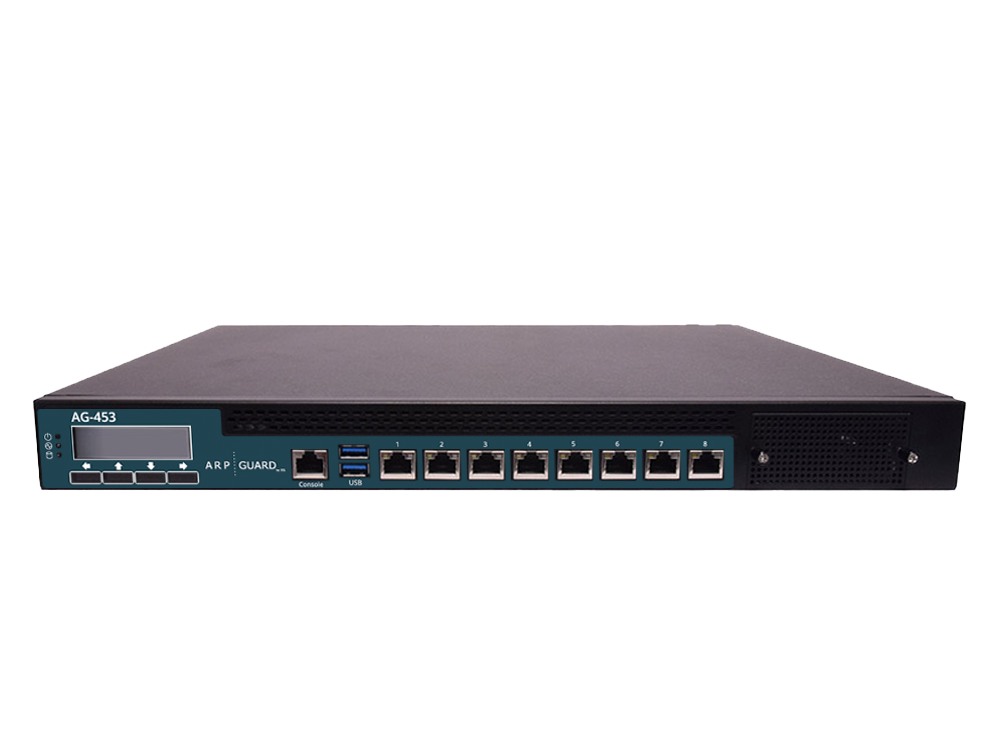

AG-453
| Hardware | Beschreibung |
|---|---|
| Arbeitsspeicher | 8 GB DDR4 |
| HDD | 1x 240 GB Intel SSD |
| Form Faktor | Rack Appliance 1U |
| Maße (B x T x H) | 438 x 321 x 44 mm |
| Gewicht | 7.5 kg |
| Betriebsspannung | 200W ATX Single PSUs AC 100-240V~,4-2A,60-50Hz |
| Lagertemperatur | -20°C – +70°C |
| Betriebstemperatur | 0°C – 40°C |
| Raid | Kein Raid |
AG-653
| Hardware | Beschreibung |
|---|---|
| Arbeitsspeicher | 32 GB DDR4 ECC |
| HDD | 1x 960GB Intel SSD |
| Form Faktor | Rack Appliance 1U |
| Maße (B x T x H) | 438 x 321 x 44 mm |
| Gewicht | 7.5 kg |
| Betriebsspannung | 200W ATX Single PSUs AC 100-240V~,4-2A,60-50Hz |
| Lagertemperatur | -20°C – +70°C |
| Betriebstemperatur | 0°C – 40°C |
| Raid | Kein Raid |

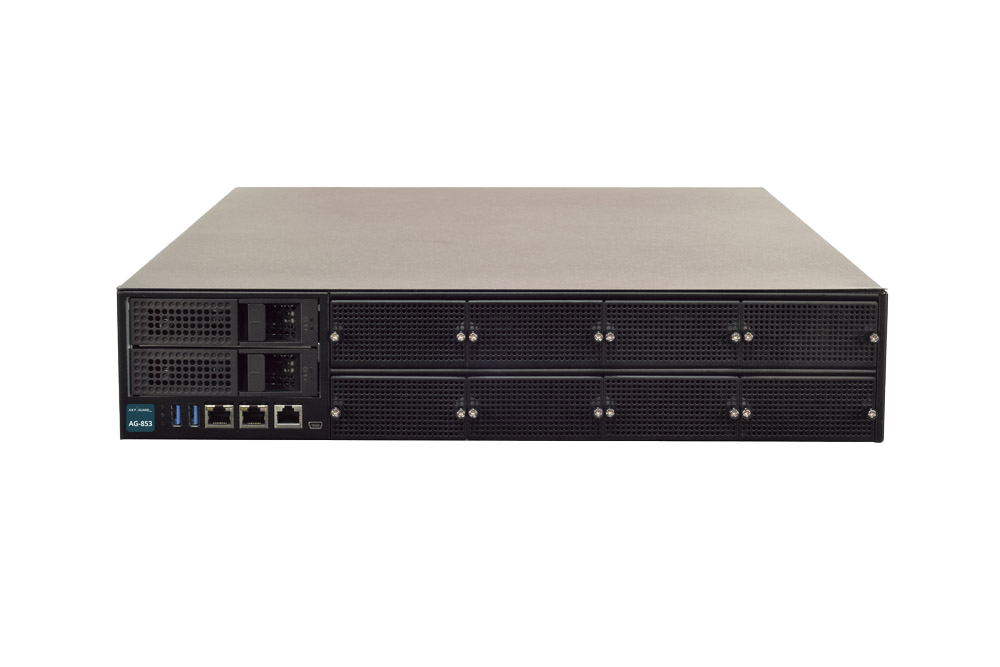

AG-853
| Hardware | Beschreibung |
|---|---|
| Arbeitsspeicher | 128 GB DDR4 ECC-REG |
| HDD | 2x 960GB Intel SSD |
| Form Faktor | Rack Appliance 2U |
| Maße (B x T x H) | 438 mm x 88 mm x 600 mm |
| Gewicht | 24 kg |
| Betriebsspannung | 850W 1+1 ATX Redundant PSUs AC Power Inlet on PSU |
| Lagertemperatur | -20°C – +70°C |
| Betriebstemperatur | 0°C – 40°C |
| Raid | Hardware Raid |
Einrichten der ARP-GUARD Appliance
In diesem Kapitel wird beschrieben, wie Sie Ihre ARP-GUARD-Appliance installieren und die Erstkonfiguration durchführen.
Prüfung des Verpackungsinhalts
Das Appliance-Paket sollte folgende Teile enthalten:
- Eine ARP-GUARD Sicherheits-Appliance
- Ein Netzteil
- Ein serielles Kabel (Konsole)
- SDR-Stick
- Eine Schnellstartanleitung
Sollte ein Artikel fehlen, wenden Sie sich bitte an Ihren Händler.
- Verwenden Sie ein Crossover-Kabel, wenn Sie die Appliance direkt mit einem anderen Gerät verbinden.
- Für den Anschluss der Appliance an einen Netzwerk-Hub, Switch oder ein Modem sollte ein Standard-Ethernet-Kabel verwendet werden.
Einschalten der Appliance
- Schließen Sie die Appliance an und schalten Sie sie ein. Nach ein paar Sekunden beginnt die Status-LED zu blinken.
- Warten Sie, bis die Status-LED konstant GRÜN leuchtet: Der Bootvorgang ist abgeschlossen.
Ausschalten der Appliance
Sie müssen das System herunterfahren, bevor Sie die Stromzufuhr zur Appliance unterbrechen! Sie können dies über die WebUI tun.
- Zu Beginn des Abschaltvorgangs beginnt die Status-LED zu blinken.
- Am Ende des Abschaltvorgangs wechselt die Status-LED auf ROT.
Verbinden Sie die Appliance mit Ihrem Netzwerk
Standardkonfiguration
Der Management-Port ist auf 192.168.2.1 vorkonfiguriert. Sie können diese IP-Adresse über die WebUI oder auf der Konsole mit dem Tool DomosNetConf ändern.
Standard Netzwerkkonfiguration
| Interface | IP Addresse | Netzmaske |
|---|---|---|
| port1 | 192.168.2.1 | 255.255.255.0 |
Alle anderen Ethernet-Anschlüsse sind nicht konfiguriert. Weitere Informationen und Dokumentation finden Sie in der DOMOS ARP-GUARD WebUI Dokumentation.
