Allgemeine Informationen​

Über dieses Handbuch​

Dieses Handbuch ist für professionelle Systemintegratoren und PC-Techniker geschrieben. Es enthält Informationen zur Installation und Verwendung der Q-HWA-Entry. Die Installation und Wartung sollte nur von erfahrenen Technikern durchgeführt werden.

WICHTIGER SICHERHEITSHINWEIS

Die folgenden Informationen beziehen sich auf die Sicherheit des Installations- und Wartungspersonals. Lesen Sie alle Anweisungen, bevor Sie versuchen, das Gerät auszupacken, zu installieren oder zu bedienen, insbesondere bevor Sie den Netzadapter anschließen. Bitte beachten Sie bei der Installation dieses Geräts die Sicherheitshinweise.

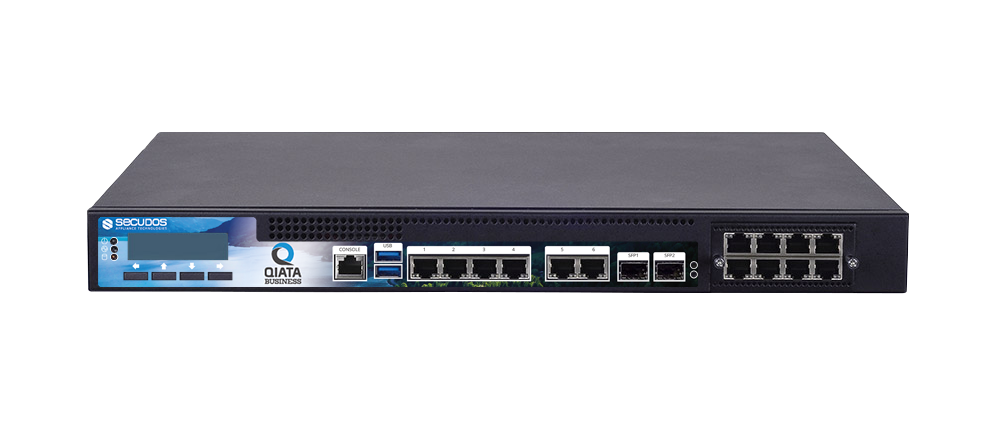

Qiata FTA Business

Hardware Konfiguration​

HardwareBeschreibung
CPUIntel® CoreTM i3-7100
Arbeitsspeicher4 GB DDR4
HDD480 GB 2.5” SSD, 64 GB mSATA
Erweiterungen1x Modul, 1x PCI-E-Slot
LCD Module2 x 20@x M character LCD
Form Faktor1U 19” Rackmount
MaĂźe (B x T x H)431 mm, 321 mm, 44 mm
Net Gewicht7.5 kg
Spannung12 V – 3.3
Eingangsspannungsbereich des Netzteils100 VAC – 240 VAC
Frequenz der Stromversorgung50 Hz – 60 Hz
Wattanzahl der Stromversorgung220W ATX Single PSU
Lagertemperatur-20°C – +75°C
Betriebstemperatur0°C – 40°C
Luftfeuchtigkeit5% – 95%, non-condensing
ZertifizierungenCE Class A, FCC Class A, UL, RoHS

Einrichten Ihrer Q-HWA-Business​

In diesem Kapitel wird beschrieben, wie Sie Ihre Q-HWA-Business installieren und die Erstkonfiguration vornehmen.

Inspektion der Verpackung​

Das Appliance-Paket sollte folgende Teile enthalten:

  • Eine Q-HWA-Business Appliance
  • Ein Stromkabel
  • Ein Ethernet-Standardkabel (in der Farbe GRAU)
  • Ein serielles Kabel (Konsole)
  • 19" Rack-Montage-Kit
  • SDR-Stick inklusive SDR-Dokumentation
  • Eine Schnellstartanleitung
caution

Sollte ein Artikel fehlen, wenden Sie sich bitte an Ihren Händler.

Wichtig​

  • Verwenden Sie ein Crossover-Kabel, wenn Sie die Appliance direkt mit einem anderen Gerät verbinden.
  • FĂĽr den Anschluss der Appliance an einen Netzwerk-Hub, Switch oder ein Modem sollte ein Standard-Ethernet-Kabel verwendet werden.

Einschalten der Q-HWA-Business​

  1. SchlieĂźen Sie die Appliance an und schalten Sie sie ein. Nach ein paar Sekunden beginnt die Status-LED zu blinken.
  2. Warten Sie, bis die Status-LED konstant GRĂśN leuchtet: Der Bootvorgang ist abgeschlossen.

Ausschalten der Q-HWA-Business​

caution

Sie müssen das System herunterfahren, bevor Sie die Stromzufuhr zur Appliance unterbrechen! Sie können dies über das WebUI tun.

  1. Zu Beginn des Abschaltvorgangs beginnt die Status-LED zu blinken.
  2. Am Ende des Abschaltvorgangs wechselt die Status-LED auf ROT.

Verbinden Sie die Appliance mit Ihrem Netzwerk​

Standardkonfiguration​

Der Management-Port ist auf 192.168.2.1 vorkonfiguriert. Sie können diese IP-Adresse über die WebUI oder über die Konsole mit dem Tool DomosNetConf ändern.

Standard Netzwerkkonfiguration​

InterfaceIP AddressNetmask
port1192.168.2.1255.255.255.0

Alle anderen Ethernet-AnschlĂĽsse sind nicht konfiguriert. Weitere Informationen und Dokumentation finden Sie in der DOMOS-WebUI-Dokumentation.
